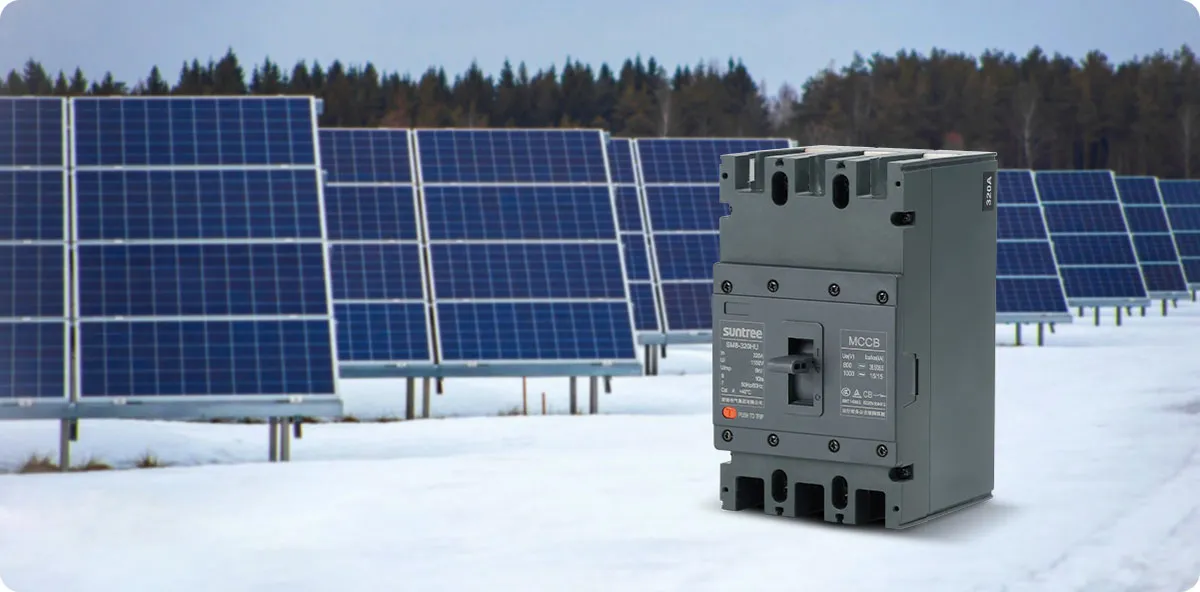

• La série SM 8 HU de disjoncteurs à boîtier moulé est conçue pour des tensions nominales jusqu'à 1000 V CA et des courants jusqu'à 400 A.
• Les disjoncteurs à boîtier moulé de la série SM 8 HU offrent une capacité de coupure jusqu'à 30 kA à 800 V CA, assurant une protection fiable contre les courts-circuits.
• Certifications internationales TUV, CCC, CB
| Modèle | SM8-320HU | SM8-400HU | SM8-630HU | SM8-800HU | ||||||||
| Courant de cadre nominal Inm (A) | 320 | 400 | 630 | 800 | ||||||||
| Courant nominal In (A) | 125, 140, 160, 180, 200, 250, 280, 300, 315, 320 |
225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||||
| Nombre de pôles | 3 | 3 | 3、4 | 3、4 | ||||||||
| Tension de service nominale Ue (V) CA | 690,800,1000 | |||||||||||
| Tension d'isolation nominale Ui (V) | 1000 | |||||||||||
| Tension de choc nominale Uimp (kV) | 8 | 12 | 12 | 12 | ||||||||
| Capacité de coupure en court-circuit ultime Icu | 30 | 30 | 12 | 30 | 30 | 12 | 30 | 30 | 12 | 30 | 30 | 12 |
| Méthode de câblage | 23 | 23 | 12 | 23 | 23 | 12 | 23 | 23 | 12 | 23 | 23 | 12 |
| Durée de vie mécanique (Nombre d'opérations) | Entrée supérieure et sortie inférieure | |||||||||||
| Durée de vie électrique (Nombre d'opérations) | 1000 | 1000 | 1000 | 1000 | ||||||||
| Disponibilité des caractéristiques d'isolation | 2000 | 2000 | 2000 | 2000 | ||||||||
| Normes | Oui | |||||||||||
| Température ambiante admissible | IEC 60947-2.GB/T 14048.2 | |||||||||||
| Degré de protection | -40~+70℃ | |||||||||||
| Accessoires disponibles | IP20 | |||||||||||
| Distance d'arc (mm) | Contacts auxiliaires, contacts d'alarme, déclencheur de décharge, commande manuelle, commande électrique | |||||||||||
| Valeur d'action instantanée | 10In | |||||||||||
| Dimensions L x L x H (mm) | 180×107×126 (3P) | 258×150×107 (3P) | 280×210×115.5 (3P) | 280×210×115.5 (3P) | ||||||||
| Méthodes d'installation | Fixe ou extractible | |||||||||||
