Disjoncteur CC 550-1000V

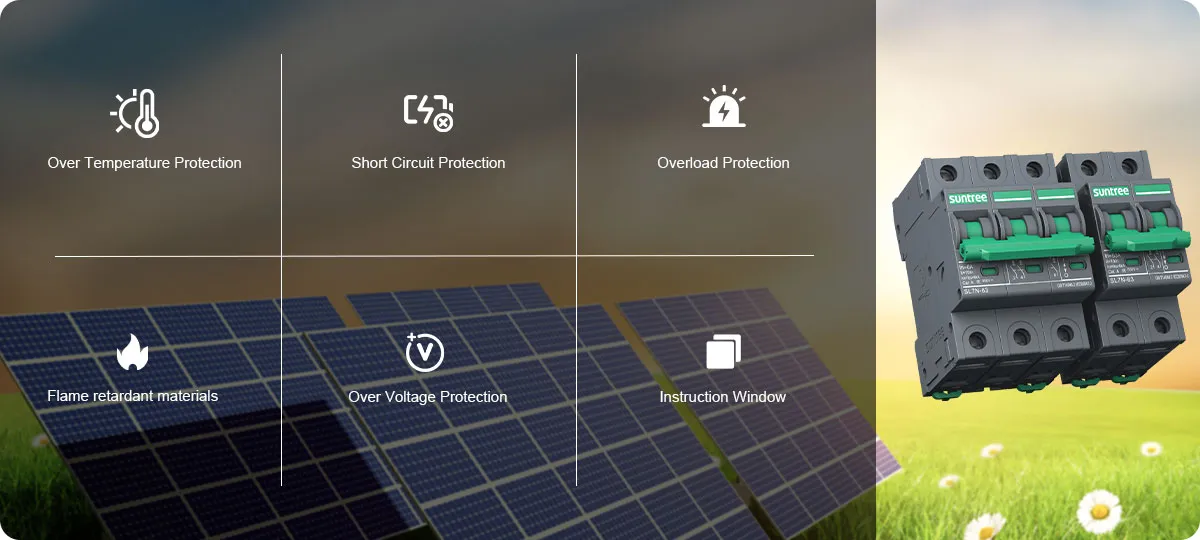

• Protection contre les courts-circuits, protection contre les surcharges

• Haute capacité de rupture, jusqu'à 6 kA

• Pas de pôles positif et négatif, peut être inversé, facile à connecter

• Courant de travail nominal jusqu'à 63 A

• Distance d'ouverture > 9 mm, coupure rapide de l'arc

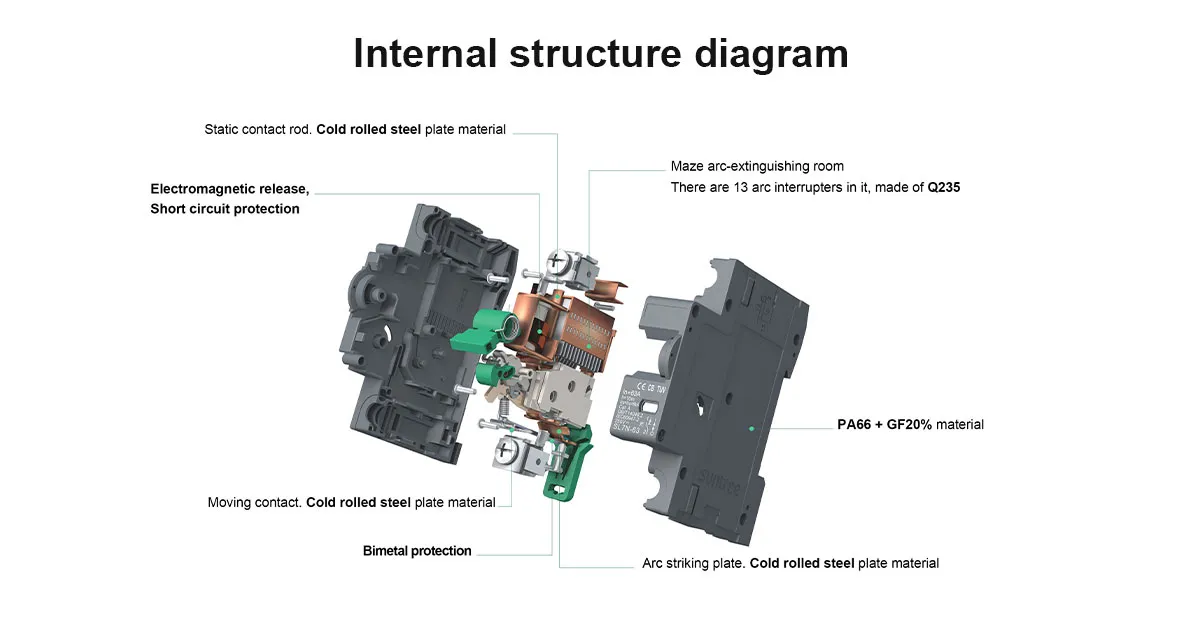

• Extincteur d'arc en labyrinthe

• Structure de soufflage magnétique en U, améliorant la capacité de gestion de l'arc

• 7 rivets assurent la fiabilité des connexions

• Conception de barrette omnibus, connexions fiables et esthétiques

• Conception de forme unique

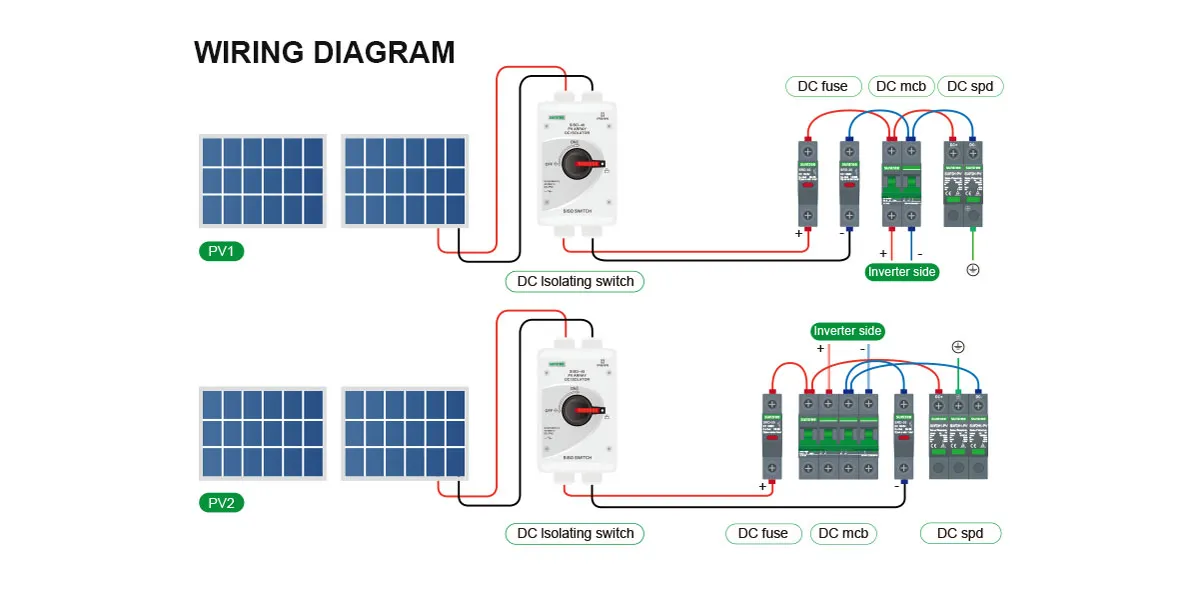

• Produits CC avec accessoires complets, pour systèmes photovoltaïques et de stockage d'énergie

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

SL7N-63
Tension d'isolation nominale (Ui).	1250 V
Tension de service nominale (Ue).	CC (1P) : 15 V, 60 V, 100 V, 180 V, 250 V ; CC (2P) : 125 V, 375 V, 550 V, 600 V, 800 V CC (3P) : 750 V, 800 V ; CC (4P) : 800 V, 1 000 V, 1 200 V
Courant nominal du châssis de courant.	63A
Différents courants dans le même châssis de disjoncteur	6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A
RCapacité de rupture de court-circuit de service nominale Ics = Icu	Ics=Icu=6kA(2P800V/4P1200V Ics=Icu=2KA)
Durée de vie mécanique	8500 cycles
Durée de vie électrique	1500 cycles (< CC 125 V / 1 P, < CC 250 V / 2 P) 1000 cycles (autres tensions)
Certificat
Tension de tenue aux impulsions nominale Uimp.	6kV
Caractéristiques de déclenchement I type de déclenchement	B/C
Catégorie de surtension	Ⅲ
Classe de pollution	3
Protection contre les intrusions	IP 40 ; bornes IP 20
Résistance à la chaleur et à l'humidité	Classe 2
Humidité relative	≤ 95%
Conforme aux normes	CEI 60947-2 GB/T 14048.2
Résistance aux chocs	Conformément à la CEI 60068-2-6
Paramètres de résistance aux chocs mécaniques	Conformément à la CEI 60068-2-27
Température ambiante de service	-30℃ ~70℃
Résistance à la chaleur et à l'humidité (CEI 60068-4)	Classe Db (température 55 °C, 6 cycles)
Température ambiante de stockage	-40℃ ~85℃
Altitude	≤ 2000m
Poids des accessoires	0,12kg/P
Accessoires	OF/ISD/MX/MN/MX+OF
Tension de commande MX Us	CC 12 V, 24 V, 220 V ; CA 110 V, 220 V, 380 V, recommandée d'une puissance d'au moins 75 W
Tension nominale MN Un	CA 220V CA 380V
