• Tension nominale : 690 V CA (CEI), 700 V CA (UL)
• Catégorie d'utilisation : aR
• Courant nominal : 4-2000 A
• Pouvoir de coupure : 200 kA CA
• Fréquence nominale : 45-62 Hz
• La structure et les performances sont conformes aux normes GB13539/EC60269/UL248.
GB/T 31465 GB/T 31465 GB/T 31465 GB/T 31465

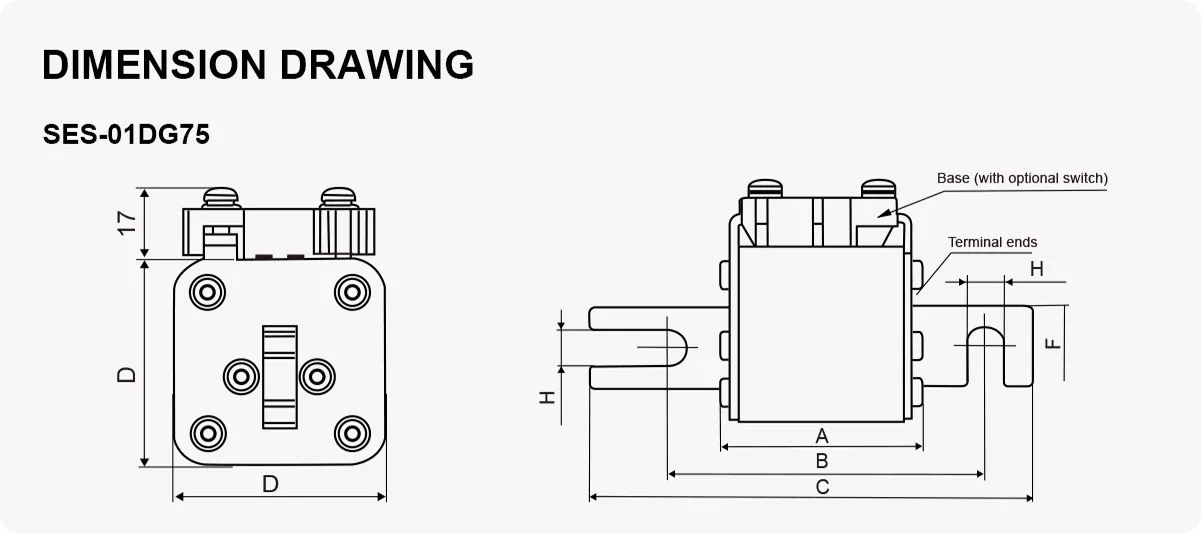

| Figure n° | A±2 | B±2 | C±2,5 | D±2 | H±0,5 | F±0,5 | M±1 | N±1 |
| 01 | 50 | 75,5 | 108 | 43 | 9 | 20 | 14 | 12,5 |
| 1 | 51 | 77 | 109 | 51 | 11 | 25 | 12,5 | 16 |
| 2 | 51 | 77 | 109 | 60 | 11 | 32 | 12,5 | 16 |
| 3 | 51 | 77 | 109 | 74 | 11 | 32 | 12,5 | 16 |

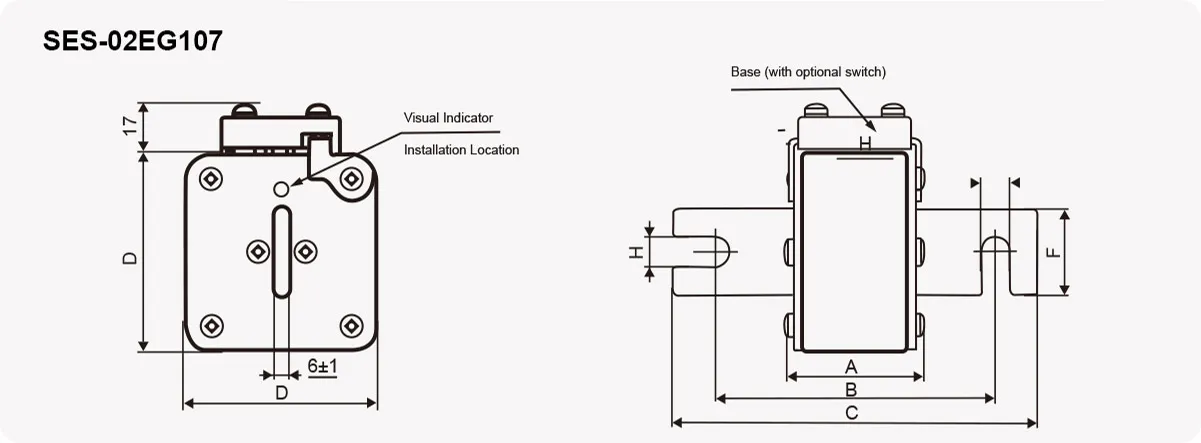

| Figure n° | A±2 | B±2 | C±2,5 | D±2 | F±0,5 | H±0,5 | M±1 | N±1 |
| 1 | 50 | 107 | 139 | 51 | 25 | 11 | 27,5 | 16 |
| 2 | 50 | 107 | 139 | 60 | 32 | 11 | 27,5 | 16 |
| 3 | 51 | 107 | 139 | 74 | 32 | 11 | 27,5 | 16 |

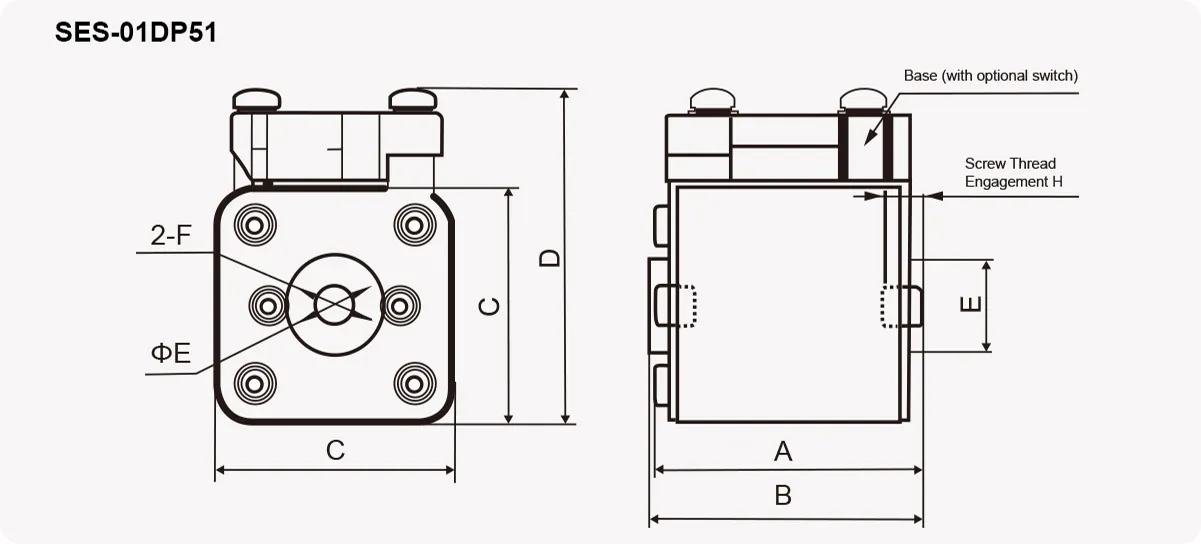

| Figure n° | A±2 | B±2 | C±2,5 | D±2 | H±0,5 | F±0,5 | M±1 |
| 01 | 48 | 51 | 43 | 59 | ∅17 | M8 | 7 |
| 1 | 50 | 51 | 51 | 69 | ∅20 | M8 | 9 |
| 2 | 50 | 51(65) | 60 | 77 | ∅24,5 | M10 | 10 |
| 3 | 50 | 52(65) | 74 | 92 | ∅31 | M12 | 11 |
