• Normes :ISO 8820-1, ISO 8820-8, JASO D 622
• Tension nominale :CC 500V
• Courant nominal :200A, 250A, 300A, 350A, 400A
• Capacité de rupture:20 kA
• Objet de protection : Fournir une protection plus sûre et plus fiable contre les surcharges et les courts-circuits des packs de batteries lithium des véhicules électriques, des circuits de super-condensateurs, des circuits de charge, des convertisseurs CC-CC et d'autres appareils.
• Environnement applicable :Température de -35°C à 85°C, humidité ≤ 90 %.

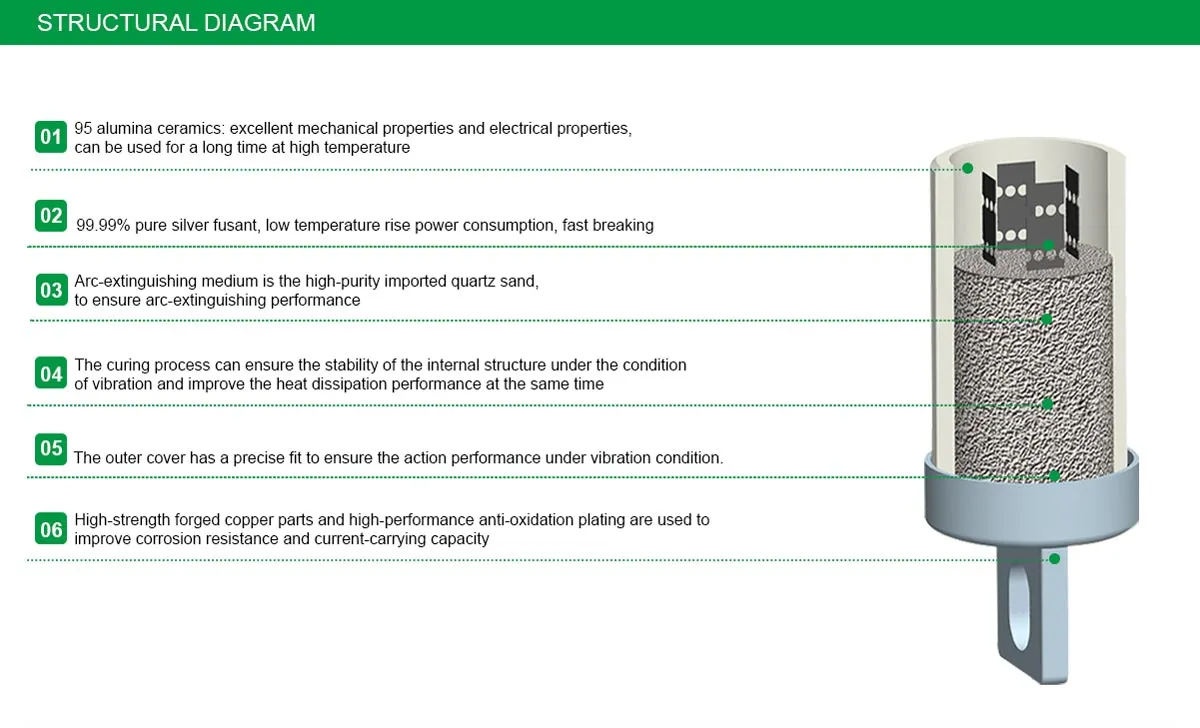

• Description du matériau :Céramique à haute résistance en alumine 95 et élément de fusible en matériau importé.
• Procédé de structure : le métal en cuivre est riveté après un processus de soudage ; le sable de quartz interne est traité par solidification pour empêcher les produits de se détacher dans des conditions de travail dynamiques et prévenir les projections d'arc causées par des pannes de ligne.
| Modèle de produit | Courant nominal (A) | 1² t (A² s) | Capacité de rupture | Consommation d'énergie (W) 0,5 In | Vis de montage/couple | |
| Pré-arc | Fusion | |||||
| SEV35A500 - 200A | 200 | 3250 | 27000 | Constante de temps 20 kA (L/R) :2ms ± 0,5ms |
6.20 | Vis de montage M10, couple de montage recommandé 20 N·m |
| SEV35A500 - 250A | 250 | 6000 | 48500 | 6.90 | ||
| SEV35A500 - 300A | 300 | 7100 | 60000 | 7.80 | ||
| SEV35A500 - 350A | 350 | 11500 | 90500 | 8.80 | ||
| SEV35A500 - 400A | 400 | 15000 | 110000 | 10.20 | ||
