Protecteur de surtension CC : Le gardien de la sécurité

Qu'est-ce qu'un dispositif de protection contre les surtensions ?

Le protecteur de surtension est un dispositif qui limite la surtension instantanée qui surgit dans les lignes d'alimentation et les lignes de transmission de signaux dans la plage de tension que l'équipement ou le système peut supporter, ou qui décharge les puissants courants de foudre vers la terre pour protéger l'équipement ou le système contre les dommages causés par l'impact.

Un dispositif de protection contre les surtensions CC est un appareil qui protège contre les effets des surtensions dans un système d'alimentation en courant continu (CC).Un dispositif de protection contre les surtensions CC est généralement utilisé pour protéger les équipements sensibles contre les dommages causés par ces surtensions.

Quelle est la classification des dispositifs de protection contre les surtensions ?

Les protections contre les surtensions sont classées en trois catégories.Type 1, Type 2 et Type 3.

Les SPD de type 1 ont une onde de courant de 10/350 secondes et protègent contre les impacts directs de la foudre. Dans les onduleurs centraux, les SPD de type 1 sont utilisés.Les SPD de type 2 protègent contre les impacts indirects de la foudre avec une forme d'onde de 8/20 secondes.Une forme d'onde de 8/20 secondes désigne un impact avec un temps de montée de 8 secondes et une durée de 20 secondes jusqu'à la moitié du pic.Les SPD de type 2 empêchent la propagation de la surtension dans les installations et les appareils électriques.Enfin, les câbles de type 3 doivent avoir une longueur minimale de conducteur de 10 mètres entre le panneau de service électrique et le lieu d'utilisation.

Quels sont les scénarios d'application pour un SPD CC ?

La série SUP 2 H de SPD CC de Suntree est adaptée aux applications dans les circuits en courant continu avec une tension nominale de CC 500 V à CC 1500 V.Il peut absorber la surtension lorsque l'alimentation est soudainement interrompue pour assurer que l'équipement n'est pas endommagé. Il a une large gamme d'applications, principalement dans les domaines suivants :

1. Domaine militaire : Dans le domaine militaire, les équipements de communication et de navigation nécessitent une alimentation en courant continu stable, et les protecteurs de surtension CC assurent le fonctionnement stable de ces équipements.
2. Domaine de la production d'énergie des nouvelles énergies : Dans le domaine de la production d'énergie renouvelable, l'application des dispositifs de protection contre les surtensions en courant continu (CC SPD) se concentre principalement sur les industries de la production photovoltaïque et éolienne.Les systèmes photovoltaïques, tels que les boîtiers de combinaison photovoltaïque et les onduleurs, sont équipés de protecteurs contre les surtensions.Les éoliennes ont des exigences très complètes en matière de protecteurs contre les surtensions.Tous les ports, tels que les lignes d'alimentation et les lignes de signal, doivent être équipés d'une protection contre les surtensions.
3. Domaine des véhicules électriques : Dans les bornes de recharge CC, les circuits en courant continu nécessitent également une protection contre les surtensions.L'installation d'un SPD CC peut efficacement protéger les équipements de recharge contre les conditions météorologiques telles que les impacts de foudre.

Comment les dispositifs de protection contre les surtensions en courant continu sont-ils installés dans les systèmes photovoltaïques ?

Les systèmes photovoltaïques présentent des tensions élevées en courant continu, pouvant atteindre 1 500 V, ce qui nécessite l'utilisation de protecteurs contre les surtensions spécifiquement conçus pour les systèmes photovoltaïques.Voici les recommandations d'installation du protecteur contre les surtensions en courant continu dans le système photovoltaïque :

1. Sélectionnez le protecteur approprié : Assurez-vous que le protecteur sélectionné respecte les normes internationales et nationales pertinentes, qui définissent les exigences de performance et les méthodes d'essai pour les SPD.

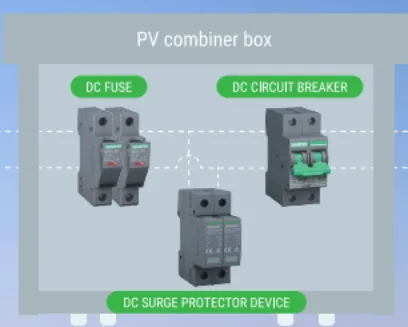

2. Position d'installation : Installez un protecteur contre les surtensions de type T1+T2 ou T2 en courant continu sur le busbar CC, ce qui peut efficacement protéger le côté CC des modules photovoltaïques et de l'onduleur contre les surtensions causées par des inductions ou des attaques directes de foudre.
3. Mode de connexion : Connectez l'électrode positive du protecteur à l'électrode positive du boîtier de bus CC, et connectez l'électrode négative à l'électrode négative du boîtier de bus CC.Assurez-vous que toutes les connexions sont sécurisées et utilisez des câbles et des connecteurs appropriés.
4. Considérations relatives à la mise à la terre :Pour garantir que l'énergie s'écoule d'abord vers la terre et prévenir les surtensions, assurez-vous que le protecteur est correctement mis à la terre.Ceci est une étape clé pour empêcher les surtensions d'endommager l'équipement.
5. Maintenance et inspection : Vérifiez régulièrement l'état de fonctionnement du protecteur et la solidité des connexions.En cas de problème détecté, remplacez-le ou réparez-le immédiatement.
