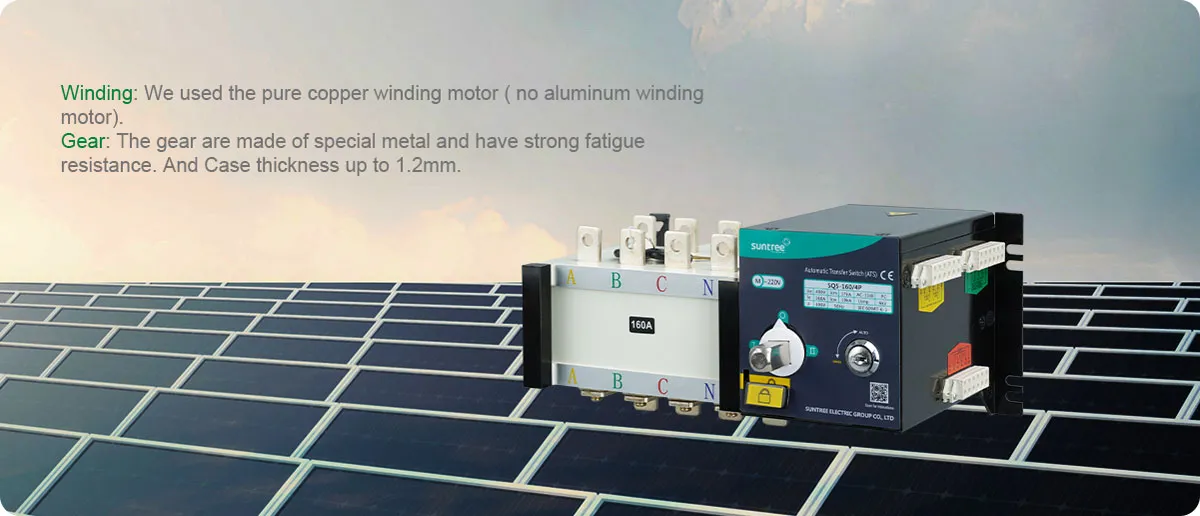

• Pour le commutation automatique entre les alimentations normales et de secours.
• Le relais fonctionne dans une plage de tension de 120 V à 280 V ;
il peut continuer à fonctionner sans que la bobine ne brûle.
• Petit format, avec des fonctions de lutte contre l'incendie, de génération d'énergie et d'autres.
• Forte capacité anti-interférences, transfert rapide et performances fiables.
| Caractéristiques électriques et mécaniques de l'interrupteur automatique de transfert de la série SQ 5-16~100 | |||||||||||
| Nom du produit | SQ5 | ||||||||||
| Courant de chauffage conventionnel lt (A) | 100A | ||||||||||
| Courant nominal In (A) | 16A | 20A | 25A | 32A | 40A | 50A | 63A | 80A | 100A | ||
| Tension d'isolation nominale Ui (V) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| Force moyenne (M) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | ||
| Tension de choc nominale Uimp (kV) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||
| Courant de travail nominal (A) | 400V | AC-31 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| AC-33 | 16 | 20 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | ||
| AC-35 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| 200V | DC-31 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| DC-33 | 6 | 20 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | ||
| DC-35 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| Puissance du moteur (400 V) kW | 8 | 10 | 15 | 15 | 20 | 25 | 30 | 30 | 32 | ||
| Courant de tenue à court terme nominal Icw (kA RMS) 0,1 s / 1 s |
9/5 | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | ||
| Capacité de rupture nominale (A RMS) AC33 380 V | 125 | 160 | 200 | 250 | 320 | 400 | 500 | 640 | 800 | ||
| Capacité de fermeture nominale (A RMS) AC33 380 V | 160 | 200 | 250 | 320 | 400 | 500 | 640 | 800 | 1000 | ||
| Capacité nominale de court-circuit Icm (kA crête) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| Durée de vie mécanique (nombre de cycles) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | ||
| Électrique | cosΦ =0,65 AC33 | 2000 | 2000 | 100 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| Temps de transfert | Ⅰ-0-Ⅱ ou Ⅱ-0(S) | 1.0 | 1.0 | 1 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | |
| Ⅰ-0 ou Ⅱ-0(S) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
| Consommation d'énergie de commande électrique |
24 V (CC) (W) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 220 V (CA) (W) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | ||
| Distance de fonctionnement libre (m) | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | ||
| Température ambiante | La limite supérieure est +40 °C, la valeur moyenne ne dépasse pas +35 °C en 24 heures ; la limite inférieure est -5 °C | ||||||||||
| Altitude | L'altitude du site d'installation ne dépasse pas 2000 m | ||||||||||
| Environnement d'installation | Environnement sans atmosphère explosive;Environnement sans infiltration de pluie | ||||||||||
| Caractéristiques électriques et mécaniques des interrupteurs de transfert automatique de la série SQ 5-125~320 | ||||||||||||
| Nom du produit | SQ5 | |||||||||||
| Courant de chauffage conventionnel It (A) | 160A | 250A | 630A | 1600A | ||||||||
| Courant nominal In (A) | 125A | 160A | 200A | 250A | 400A | 630A | 800A | 1000A | 1250A | 1600A | ||
| Tension d'isolation nominale Ui (V) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| Force moyenne (M) | 5000 | 5000 | 5000 | 5000 | 5000 | 12 | 12 | 12 | 12 | 12 | ||
| Tension de choc nominale Uimp (kV) | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | ||
| Courant de travail nominal (A) | 400V | AC-31 | 125 | 160 | 200 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 |
| AC-33 | 125 | 160 | 200 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | ||
| AC-35 | 125 | 160 | 200 | 250 | 340 | 536 | 630 | 800 | 1000 | 1250 | ||
| 200V | DC-31 | 125 | 160 | 200 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |
| DC-33 | 125 | 160 | 200 | 250 | 400 | 500 | 800 | 1000 | 1250 | 1600 | ||
| DC-35 | 100 | 160 | 160 | 200 | 315 | 500 | 630 | 800 | 1000 | 1250 | ||
| Puissance du moteur (400 V) kW | 8 | 10 | 15 | 15 | 20 | 25 | 30 | 30 | 32 | 560 | ||
| Courant de tenue à court terme nominal Icw (kA RMS) 0,1 s / 1 s |
20/10 | 20/10 | 25/12 | 25/12 | 40/20 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 | ||
| Capacité de rupture nominale (A RMS) AC33 380 V | 1000 | 1000 | 200 | 250 | 320 | 400 | 500 | 640 | 800 | 800 | ||
| Capacité de fermeture nominale (A RMS) AC33 380 V | 1250 | 1250 | 250 | 320 | 400 | 500 | 540 | 800 | 1000 | 1000 | ||
| Capacité nominale de court-circuit Icm (kA crête) | 12 | 12 | 17 | 17 | 30 | 30 | 50 | 50 | 50 | 50 | ||
| Durée de vie mécanique (nombre de cycles) | 6000 | 6000 | 4000 | 4000 | 2000 | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Électrique | cosΦ =0,65 AC33 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 400 | 400 | 400 | 300 | |
| Ⅰ-0-Ⅱ ou Ⅱ-0(S) | 1 | 1 | 1.1 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
| Temps de transfert | Ⅰ-0 ou Ⅱ-0(S) | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| Consommation d'énergie de commande électrique |
24 V (CC) (W) | 75 | 75 | 75 | 15 | 90 | 90 | 120 | 120 | 120 | 120 | |
| 220 V (CA) (W) | 75 | 75 | 75 | 75 | 90 | 90 | 120 | 120 | 120 | 120 | ||
| Distance de fonctionnement libre (m) | 19 | 19 | 26 | 26 | 39 | 39 | 39 | 39 | 39 | 60 | ||
| Température ambiante | La limite supérieure est +40 °C, la valeur moyenne ne dépasse pas +35 °C en 24 heures ; la limite inférieure est -5 °C | |||||||||||
| Altitude | L'altitude du site d'installation ne dépasse pas 2000 m | |||||||||||
| Environnement d'installation | Environnement sans atmosphère explosive. Environnement sans infiltration de pluie | |||||||||||
