• Tension :La tension appliquée en continu entre les bornes du SPD ne dépasse pas la tension de fonctionnement continue maximale Uc
• L'altitude ne doit pas dépasser 2000 m
• Température ambiante de l'air : plage normale -5 °C à +40 °C, plage extrême -40 °C à +85 °C
• Humidité relative : doit se situer entre 30 % et 90 % à température ambiante
• Le SPD utilise un rail guide standard de 35 mm pour installer le produit dans l'armoire de distribution ou le boîtier du tableau de distribution
• La ligne de connexion doit être aussi courte que possible, et sa longueur totale doit être inférieure à 0,5 m
| Paramètres techniques | ||||
| Type | SUP1H | |||
| Pôles. | 1P/2P/1P+N/3P/3P+N/4P | |||
| Tension nominale de fonctionnement Un (V) | 230/480 (Personnalisé) | |||
| Décharge nominale In (8/20 µs) kA | 5 | 10 | 20 | 30 |
| Max.Courant de décharge maximal Imax (8/20 µs) kA | 10 | 20 | 40 | 65 |
| Max.Tension de fonctionnement continue Uc (V) | 275/320/385/420 | 275/320/385/420 | 275/320/385/420 | 275/320/385/420 |
| Niveau de protection Up (kV) | <1.4 | <1.6 | <1.8 | <2.0 |

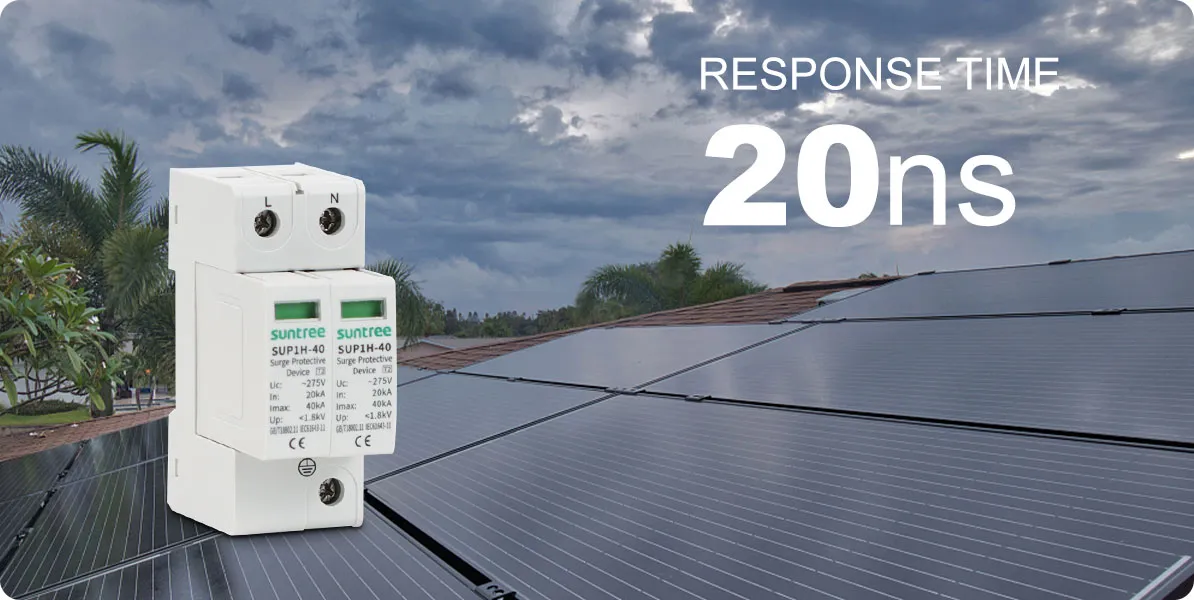

| Temps de réponse (ns) | <20 | |||
| Environnement de fonctionnement (degrés Celsius) | -40° C~+85° C | |||
| Matériau de la coque isolante | PBT/PA66 | |||
| Niveau de résistance à la flamme | V0 | |||
| Norme d'essai | GB18802.1GB18802.21IEC61643-1IEC61643-21 UL1449 ed.2 | |||
