• L'interrupteur de transfert automatique à double alimentation est adapté aux systèmes d'alimentation d'urgence à 50 ou 60 Hz, avec une tension nominale de 400 V CA.

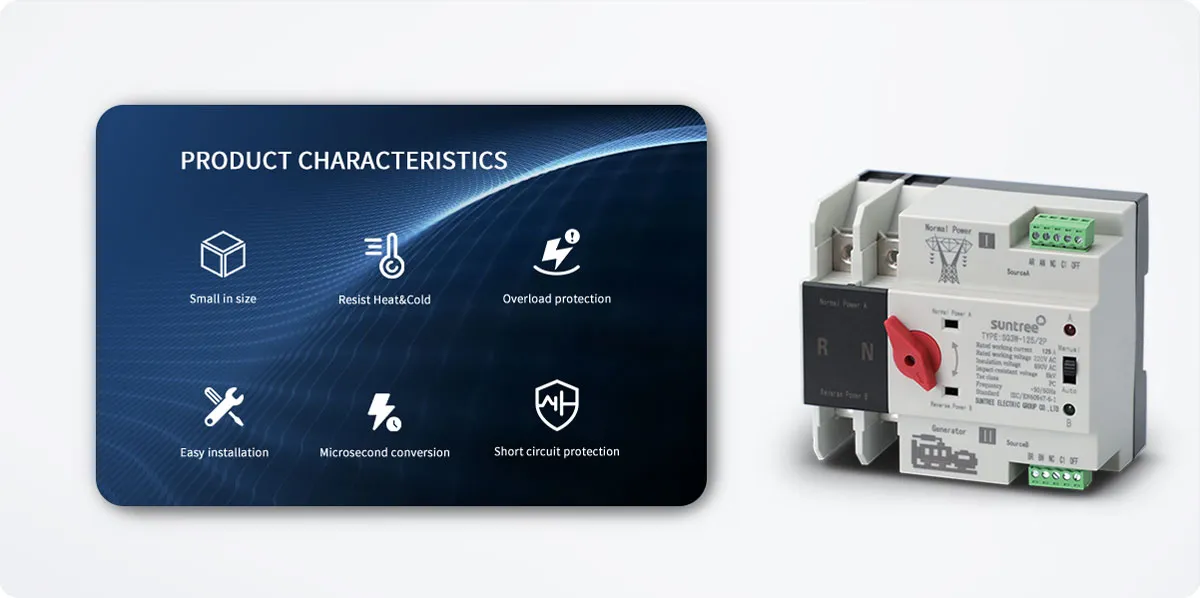

• L'ATS se caractérise par une construction robuste, une conversion fiable, une installation sur rail DIN et une longue durée de vie.
• Il est largement utilisé dans diverses situations où une coupure de courant prolongée n'est pas tolérable. Il fonctionne de manière fiable avec l'électricité et peut être actionné manuellement. L'ATS est composé d'un TSE et d'un contrôleur.
| SQ3W |
|
|||
| Spécifications |
100A |
|||
| Courant nominal le (A) |
16,20,25 |
32,40,50,63 |
80,100 |
|
| Tension d'isolation Ui | CA 690V, 50Hz | |||
| Tension nominale Ue | CA 400V, 50Hz | |||
| Niveau | Niveau PC :Peut être fabriqué et résister sans courant de court-circuit | |||
| Catégorie d'utilisation |
AC-33iB |
AC-33B |
||
| Barre |
2P |
3P |
4P |
|
| Poids (kg) |
1.7 |
1.7 |
2.6 |
|
| Appareil | Durée de vie 2000 fois, fonctionnement manuel :5000 fois | |||
| Courant de court-circuit nominal lg |
50kA |
|||
| Dispositif de protection contre les courts-circuits (fusible) | RT16-00-63A | |||
| Tension de tenue aux impulsions nominale |
8kV |
|||
| Circuit de commande | Tension de commande nominale Us : CA 220 V/50 Hz Conditions normales de fonctionnement 85-110 % Us | |||
| Circuit auxiliaire | 2 relais, chacun avec deux ensembles de contacts de conversion ; capacité de contact de conversion :CA 220v/50Hz 1e=5y | |||
| Temps de commutation du contacteur |
<50ms |
|||
| Temps de transition d'opération |
<50ms |
|||
| Temps de transition d'opération |
<50ms |
|||
| Temps de coupure d'alimentation |
<50ms |
|||
