L'interrupteur de transfert automatique est un interrupteur de commutation de classe PC pour changements peu fréquents, avec une conception à deux positions (A pour utilisation courante et B pour secours), adapté aux systèmes CA avec une fréquence de 50-60 Hz et un courant nominal de 6 A à 63 A.La fonction principale de l'interrupteur de transfert automatique est que, lorsque l'alimentation principale (alimentation courante A) tombe en panne, l'ATS bascule automatiquement vers l'alimentation de secours (alimentation de secours B) pour continuer à fonctionner (vitesse de commutation < 50 millisecondes), ce qui permet de résoudre efficacement les problèmes causés par les coupures d'électricité.

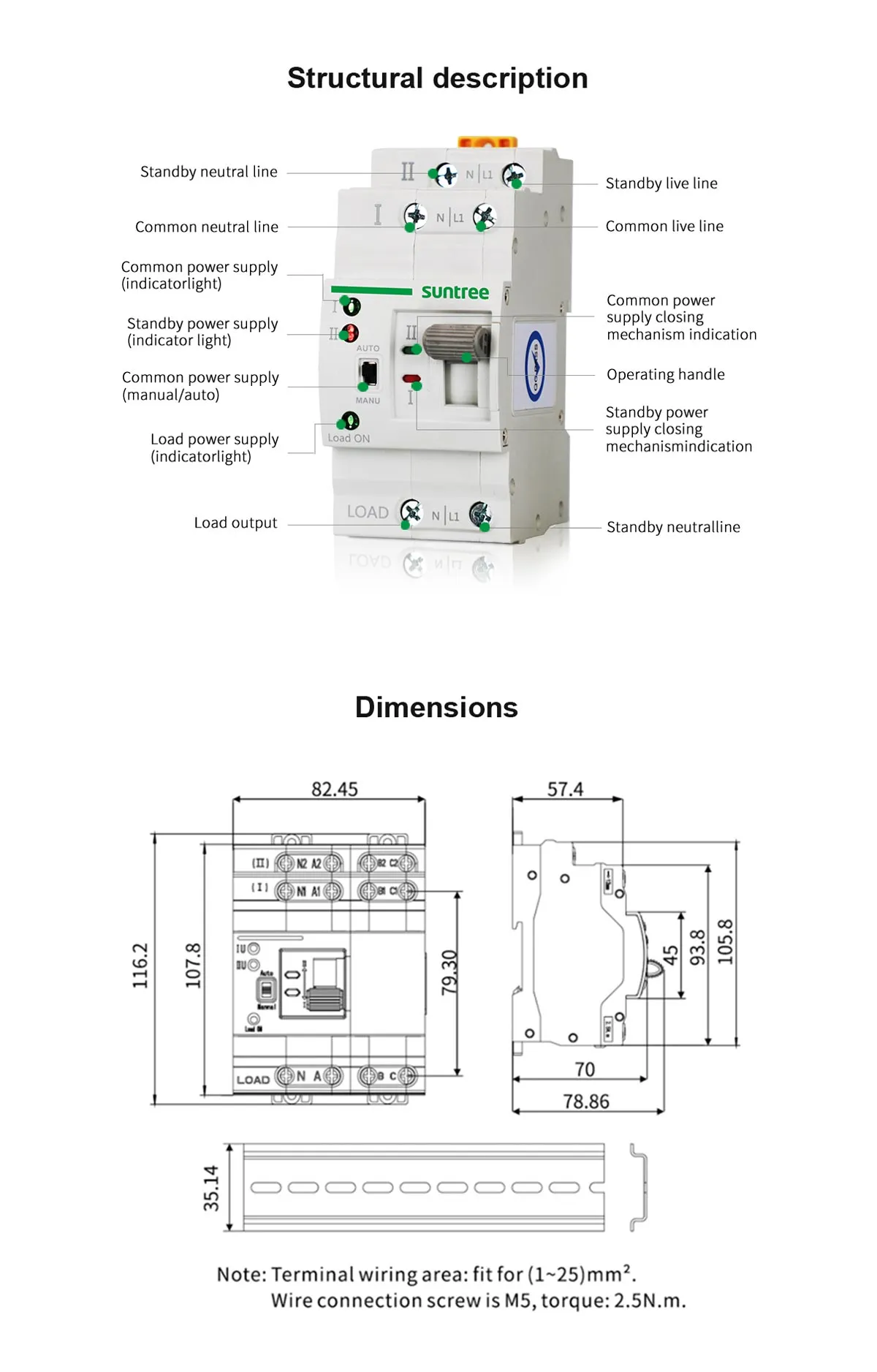

| SQ8T | ||
| Classe de boîtier | 63 | |
| Courant de fonctionnement nominal le (A) | 6A/10A/16A/20A/25A/32A/40A/50A/63A | |
| Tension d'isolation nominale UL | 690V | |
| Tension de tenue aux impulsions nominale Uimp. | 8kv | |
| Tension de travail nominale Ue | CA 200V/CA 110V | |
| Fréquence nominale | 50/60Hz | |
| Classe | Classe PC : peut être mis sous tension et chargé sans générer de courant de court-circuit | |
| Nombre de pôles | 2P | 4P |
| Courant de court-circuit nominal lq | 50kA | |
| Dispositif de protection contre les courts-circuits (fusible) | RT16-00-63A | |
| Tension de claquage nominale | 8kV | |
| Circuit de commande | Tension de commande nominale Us : CA 220 V, 50 Hz Conditions de fonctionnement normales : 85 % Us-110 % Us | |
| Circuit auxiliaire | CA 220V/110V 50Hz Le=5A | |
| Temps de commutation du contacteur | <50ms | |
| Temps de commutation d'opération | <50ms | |
| Temps de commutation de retour | <50ms | |
| Temps de coupure d'alimentation | <50ms | |
| Temps d'opération de commutation | <50ms | |
| Durée de vie mécanique | ≥ 8000times | |
| Durée de vie électrique | ≥ 1500times | |
| Catégorie d'utilisation | AC-31B | |
