Interrupteur isolateur CC 1500 V

• Sectionneur CC non polarisé

• Conception modulaire, avec option de 2 à 10 niveaux.

• Contact positif ou contact inverse optionnel.

• Montage à trou unique, montage sur panneau, tableau de distribution, embrayage de porte ou boîtier optionnel

• Conception de joint dynamique et matériaux d'étanchéité de classe mondiale garantissent un indice de protection IP66.

• Conception de tension d'isolation CC 1 500 V, conforme aux tests IEC/EN 60947-3:2009+A1+A2, AS 60947.3, UL 5081, GB/T 14048.3, avec certifications TUV, CE, CB, SAA, UL et CCC.

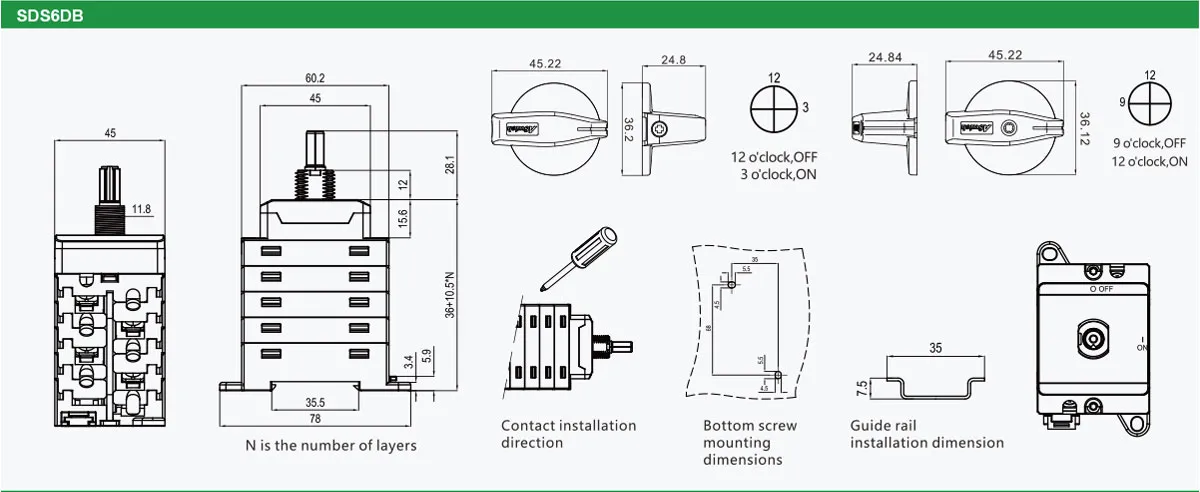

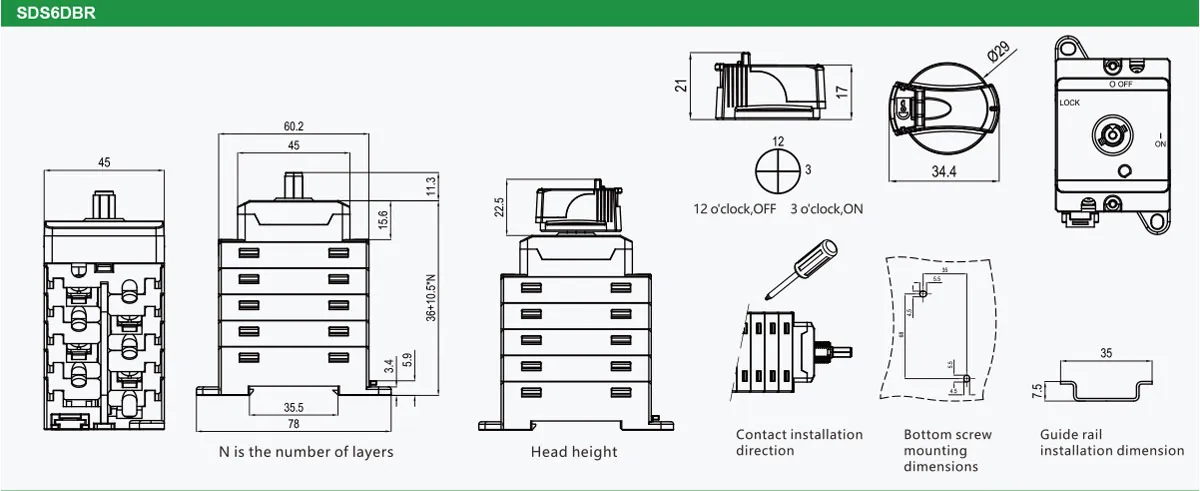

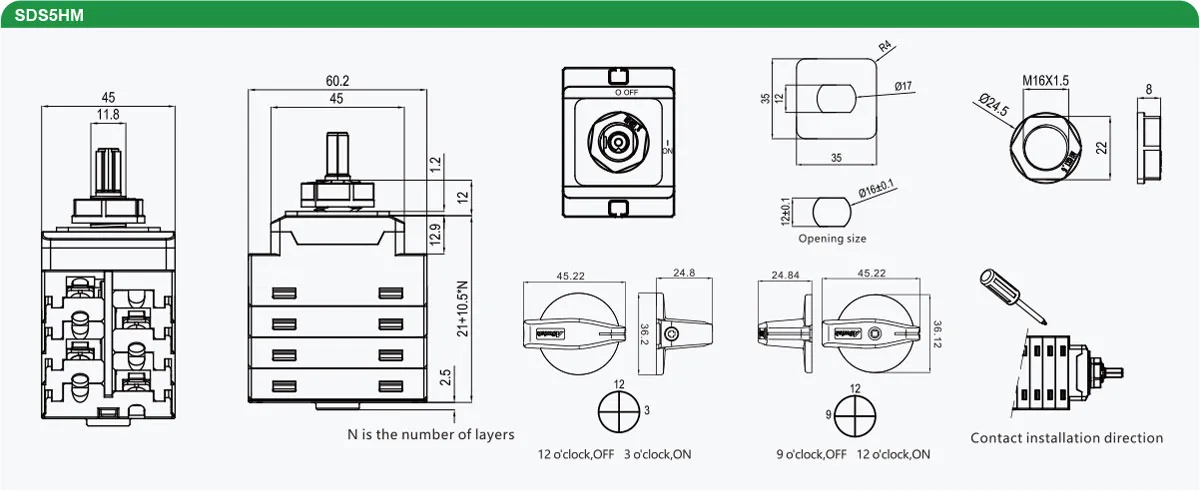

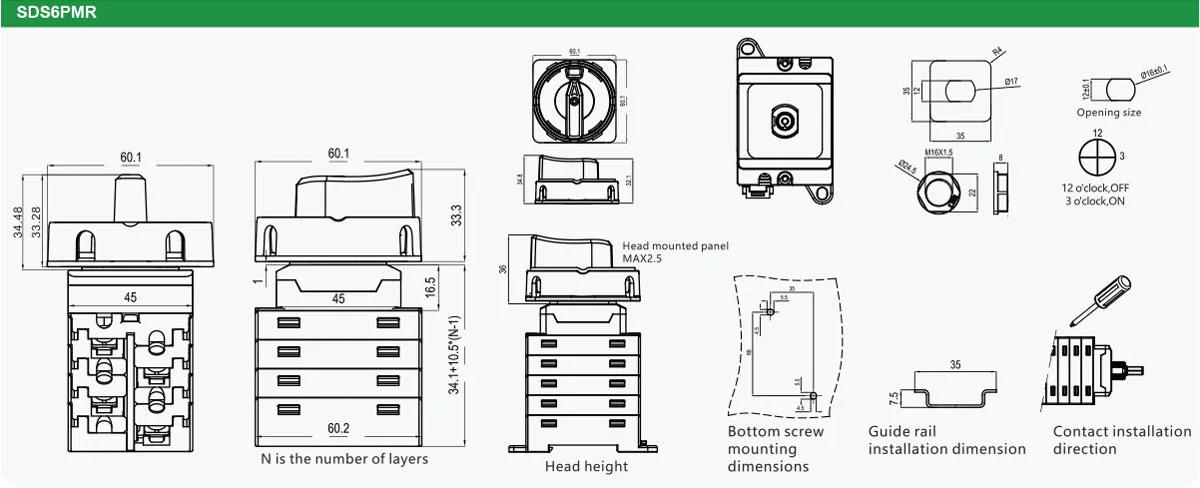

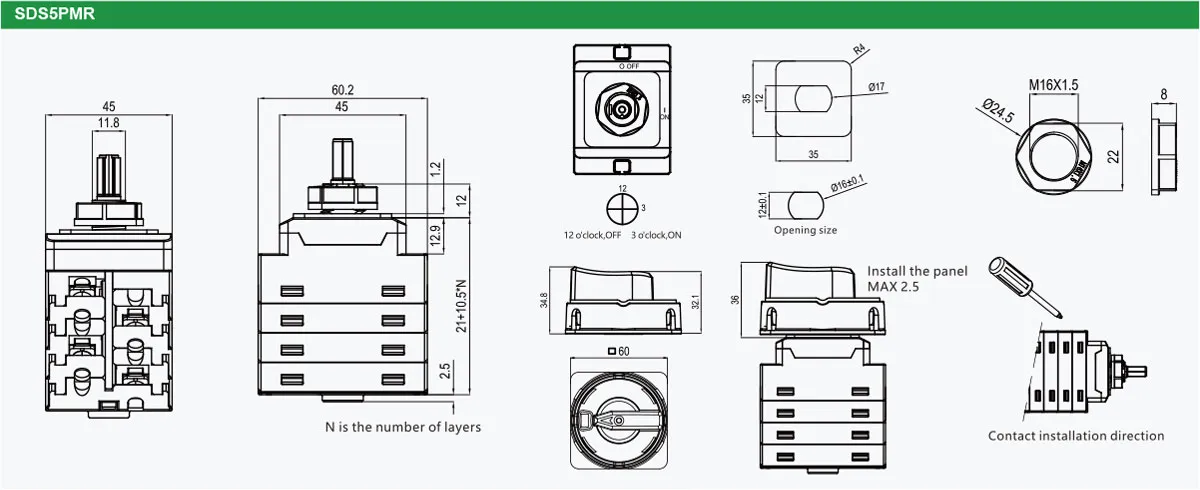

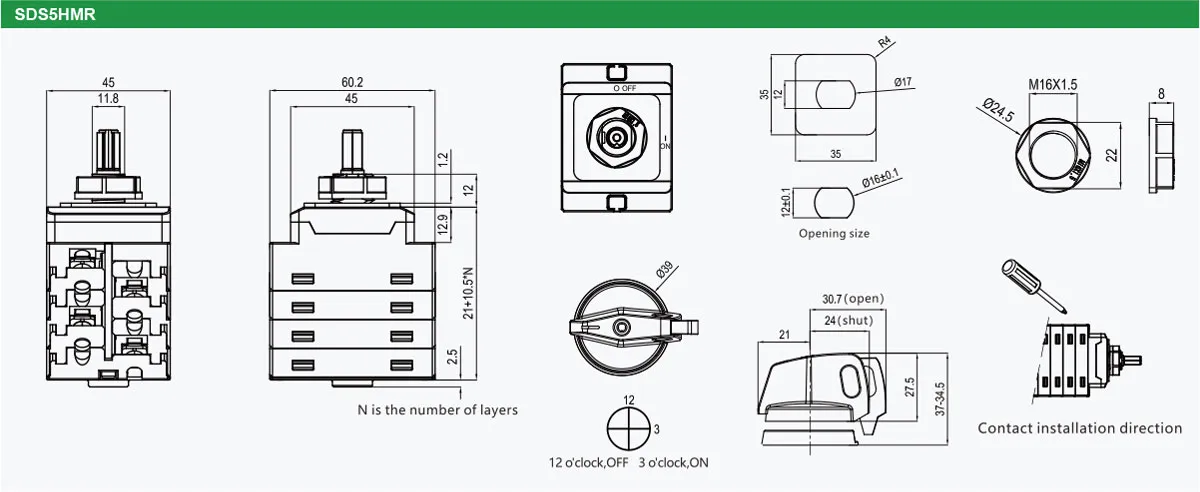

Forme et dimensions d'installation

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

PARAMÈTRES PRINCIPAUX
Rated Courent (A)		13	20	25	40	50
Tension d'isolation nominale (Ui)		1500	1500	1500	1500	1500
Courant thermique nominal (Ith)		32	40	55	55	55
Tension de claquage nominale (Uimp)		8000V
Courant de tenue à court-circuit nominal (1 s) (Icw)		780A
SECTIONS MAXIMALES DE CÂBLE (Y COMPRIS LES JUMPER)		6kA
Conducteur rigide ou multibrin		4-16mm²
Flexible		4-16mm²
Flexible (avec extrémité de câble multibrin)		4-16mm²
COUPLE		Altitude ne dépassant pas 2 000 m.
Couple de serrage des vis de bornes M 4.		1.2-4.8Nm
Couple de serrage pour écrou de montage à trou unique M 16		2.0-2.3Nm
Couple de serrage des vis de bouton M 3		0.5-0.7Nm
Couple de commutation marche/arrêt		0.9-1.3Nm
PARAMÈTRES GÉNÉRAUX
Positions du bouton		12 heures OFF, 3 heures ON (9 heures OFF, 12 heures ON)
Durée de vie électrique	Actionneur	3000 cycles
	Standard	300 cycles
Durée de vie mécanique	Actionneur	10000 cycles
	Standard	10000 Cycles
Nombre de pôles CC		2 ou 4 (6/8 en option)
Courant de tenue à court-circuit nominal (1 s) (Icw)		780A
Distance des contacts (par pôle)		8mm
Température de fonctionnement		-40℃ à +85℃
Température de stockage		-40℃ à +85℃
Degré de pollution		3
Catégorie de surtension		Ⅱ
Indice de protection de l'arbre et de l'écrou de montage		IP65
