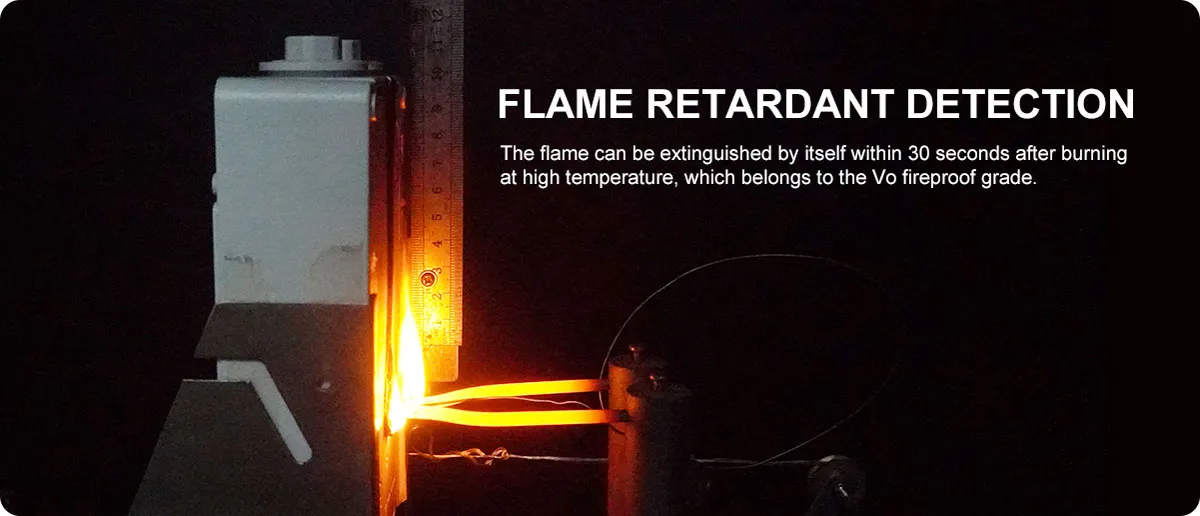

• Matériau résistant aux UV et retardateur de flamme VO
• Contact avec placage argent, épaisseur de la couche d'argent jusqu'aux normes les plus élevées de l'industrie
• Temps d'arc en 3 ms
• Sans polarité
• Verrouillable en position OFF
• Norme IEC/EN 60947.3 et AS 60947.3
• Fournir une garantie produit de 5 ans
| PARAMÈTRES PRINCIPAUX | ||||||
| Courant nominal (A) | 13 | 20 | 25 | 40 | 50 | |
| Tension d'isolation nominale (Ui) | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Courant thermique nominal (Ith) | 32 | 40 | 55 | 55 | 55 | |
| Tension de claquage nominale (Uimp) | 8000V | |||||
| Courant de court-circuit admissible nominal (1 s) (Icw) | 780A | |||||
| Sections de câble maximales (y compris les cavaliers) | ||||||
| Conducteur rigide ou multibrin | 4-16mm² | |||||
| Flexible | 4-16mm² | |||||
| Flexible (avec extrémité de câble multibrin) | 4-16mm² | |||||
| Couple | ||||||
| Couple de serrage des vis de bornes M 4. | 12-1.8Nm | |||||
| Couple de serrage pour écrou de montage à trou unique M 16 | 2.0-2.3Nm | |||||
| Couple de serrage des vis de bouton M 3 | 0.5-0.7Nm | |||||
| Couple de commutation marche/arrêt | 0.9-1.3Nm | |||||
| Paramètres généraux | ||||||
| Positions du bouton | 12 heures OFF, 3 heures ON (9 heures OFF, 12 heures ON) | |||||
| Durée de vie électrique | Actionneur | 3000 cycles | ||||
| Standard | 300 cycles | |||||
| Durée de vie mécanique | Actionneur | 10000 cycles | ||||
| Standard | 10000 cycles | |||||
| Nombre de pôles CC | 2 ou 4 (6/8 en option) | |||||
| Distance des contacts (par pôle) | 8mm | |||||
| Température de fonctionnement | -40 à +85 °C | |||||
| Température de stockage | -40 à +85 °C | |||||
| Degré de pollution | 3 | |||||
| Catégorie de surtension | Ⅱ | |||||

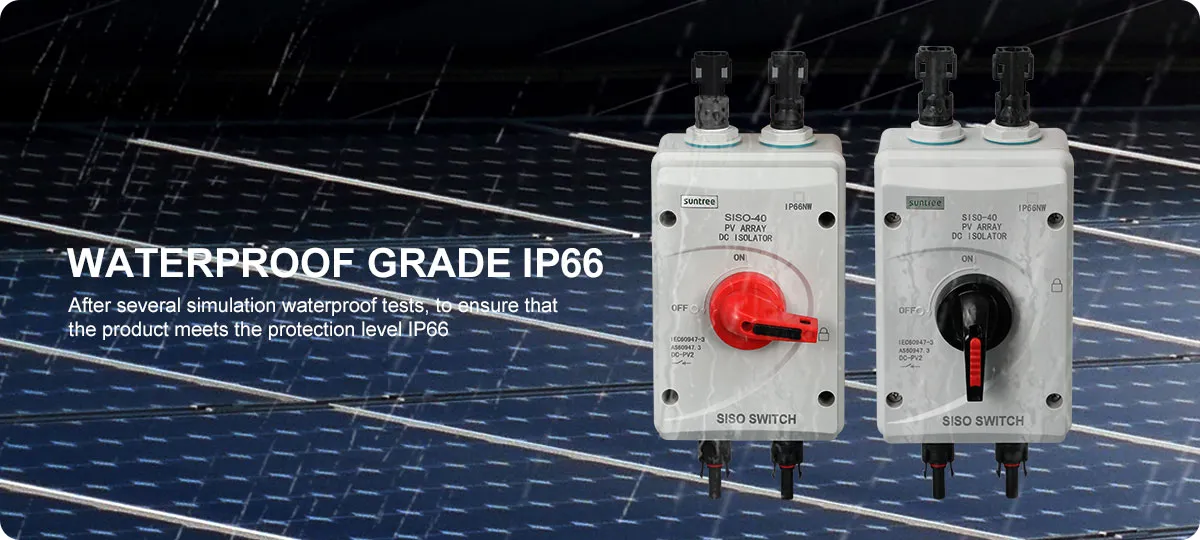

| Indice de protection de l'arbre et de l'écrou de montage | IP65 | |||||
