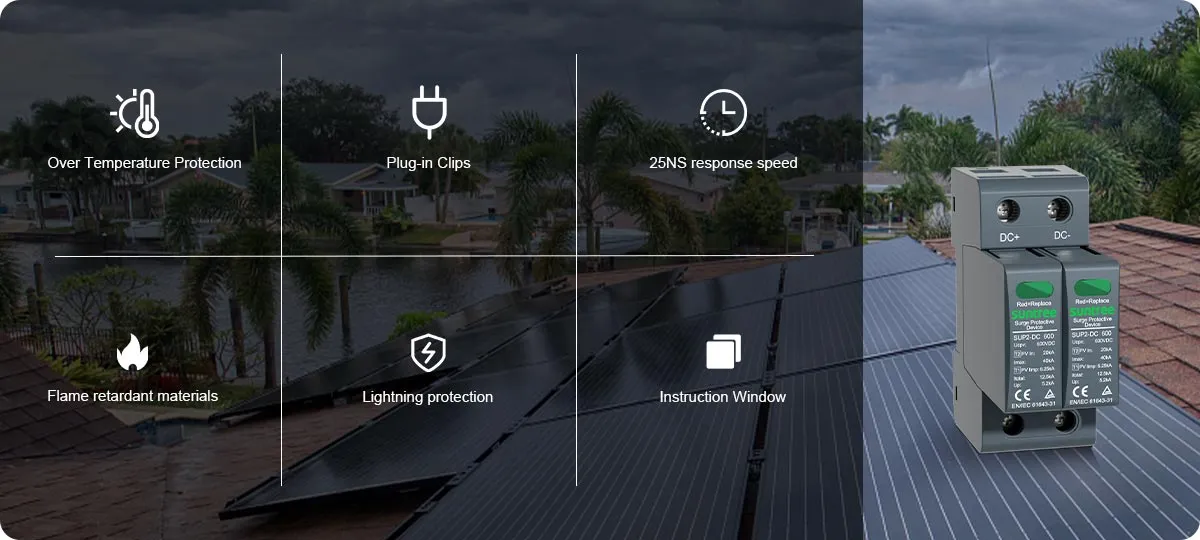

• Dissipe rapidement la chaleur et réduit la température de service
• Connecteurs enfichables, facilitant le remplacement des modules
• Barrière anti-flash, empêchant la propagation d'arcs lors d'impact de courant
• Utilisez un isolant électrique approprié pour maintenir une distance de sécurité minimale de 10 mm entre le PV-SPD et les autres parties mises à la terre dans le logement
• Les indicateurs visuels verts et rouges montrent l'état de protection du module
(vert = bon, rouge = à remplacer)
• Offre une indication visuelle et une signalisation à distance optionnelle
(contact de commutation flottant)
• Comprend un dispositif de déconnexion combiné
• Dispositif de court-circuit (dérivation) avec isolation électrique sécurisée pour prévenir les dommages par incendie dus aux arcs CC.
| Électricité IEC | ||||
| Tension de fonctionnement continue maximale CC | (CC+) - PE, (CC-) - PE, (CC+) - (CC-) | UCPV | 600V | |
| Courant de décharge nominal (8/20 µs) | In | 40A | ||
| Courant de décharge d'impulsion (10/350 µs) | Iimp | 12.5kA | ||
| Courant de décharge total (10/350 µs) | I Total | 6.25kA | ||
| Courant de décharge total (8/20 µs) | I Total | 20kA | ||
| Courant de décharge maximum (8/20 1 s) | Imax | 40kA | ||
| Niveau de protection contre la tension | (CC+) - PE, (CC-) - PE, (CC+) - (CC-) | Up | ≤2200V | |

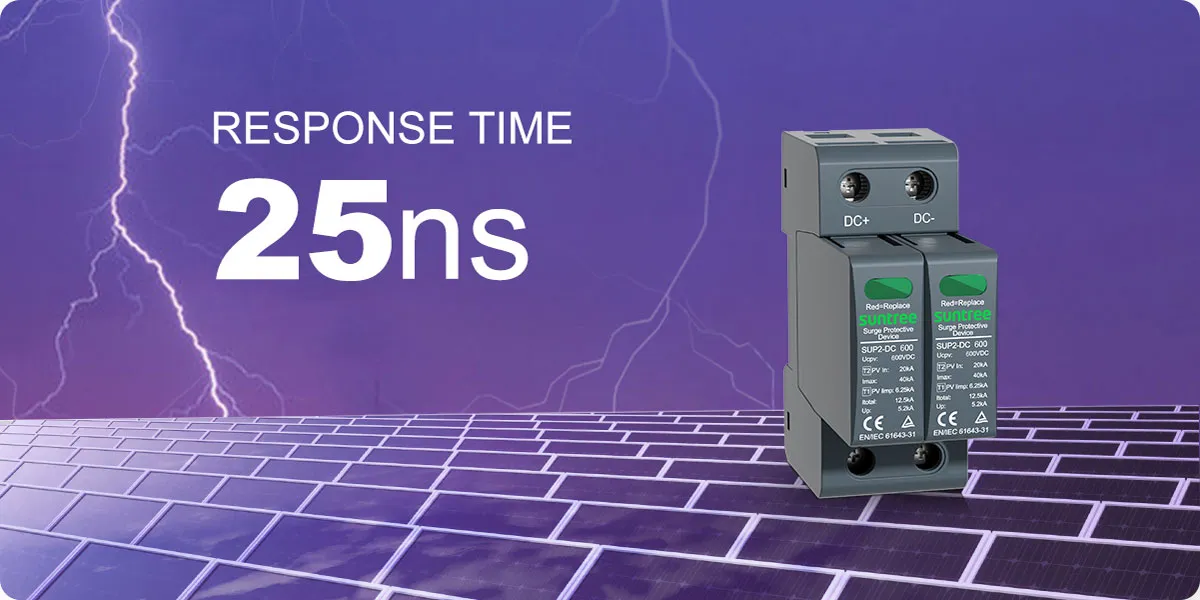

| Temps de réponse | TA | <25ns | ||
| Notation du courant de court-circuit | ISCPV | 2000A | ||
| Nombre de ports | 1 | |||
| MÉCANIQUE ET ENVIRONNEMENTALE | ||||
| Plage de température de fonctionnement | Ta | -40 ° F à +158 ° F \\[-40 ° C à +70 ° C] | ||
| Humidité de fonctionnement admissible RH | RH | 5%...95% | ||
| Pression atmosphérique et altitude | 80k Pa ...106 kPa /-500 m...2000 m | |||
| Couple de serrage de la borne Mmax | Imax | 39,9 lbf-in [,5 Nm] | ||
| Section transversale du conducteur (max) | 2 AWG (solide, multibrin) / 4 AWG (flexible) 35 mm² (solide, multibrin) / 25 mm² (flexible) |
|||
| Montage | Rail DIN 35 mm, EN 60715 | |||
| Degré de protection | IP 20 (intégré) | |||
| Matériau du boîtier | Thermoplastique :Degré d'inflammabilité UL 94 V-0 | |||
| Protection thermique | Oui | |||
| Indication d'état de fonctionnement / défaut | Vert ok / Rouge défaut | |||
| Contacts distants (RC) | Option | |||
| Capacité de commutation RC | CA :250 V / 0,5 A ; CC :250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A | |||
| Section transversale du conducteur RC (max) | 16 AWG (solide) / 1,5 mm² (solide) | |||
