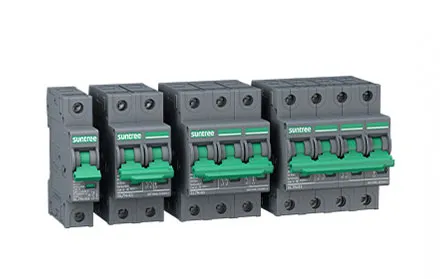

Comment fonctionne un disjoncteur CC ?

Dans le domaine des systèmes électriques, les disjoncteurs jouent un rôle pivotal dans la protection des équipements et la prévention de situations potentiellement dangereuses. Bien que les disjoncteurs CA soient largement connus et utilisés, les disjoncteurs CC sont tout aussi importants, en particulier dans des applications comme les systèmes d'énergie renouvelable, les véhicules électriques et la technologie aérospatiale.Cet article vise à expliquer le fonctionnement des disjoncteurs CC, en mettant en lumière leur importance et leur fonctionnalité.

Structure et composition d'un disjoncteur CC

1. Contacts : Il s'agit des parties conductrices qui établissent ou interrompent la connexion électrique dans le circuit.Ils sont conçus pour gérer le courant nominal et résister à la chaleur générée pendant le fonctionnement.
2. Chicanes d'arc : Lorsque les contacts s'ouvrent, un arc électrique se forme entre eux en raison de l'ionisation de l'air.Les chicanes d'arc sont des structures conçues pour refroidir rapidement et éteindre cet arc, empêchant ainsi les dommages aux contacts et aux composants environnants.
3. Mécanisme d'actionnement : Ce mécanisme contrôle l'ouverture et la fermeture des contacts en réponse à des pannes électriques.Il peut être manuel, électromagnétique ou hydraulique, selon l'application et les exigences.
4. Unité de déclenchement : L'unité de déclenchement est le composant de détection et de décision du disjoncteur.Elle détecte les anomalies des paramètres électriques tels que le surintensité, le court-circuit ou la fuite à la terre, et signale au mécanisme d'actionnement de déclencher l'ouverture des contacts.

Comment fonctionnent les disjoncteurs CC ?

Le fonctionnement d'un disjoncteur CC peut être résumé en les étapes suivantes :

1. Fonctionnement normal : Dans des conditions normales, les contacts restent fermés, permettant au courant de circuler dans le circuit sans entrave.
2. Détection de panne : Lorsqu'une panne survient, telle qu'une surintensité ou un court-circuit, l'unité de déclenchement détecte la condition anormale en surveillant des paramètres comme le courant, la tension ou la température.
3. Signal de déclenchement : Lors de la détection d'une panne, l'unité de déclenchement envoie un signal au mécanisme de commande, ce qui initie l'ouverture des contacts.
4. Extinction de l'arc : À mesure que les contacts se séparent, un arc électrique se forme entre eux.Les chicanes d'arc facilitent le refroidissement rapide et l'interruption de cet arc, empêchant un arcage prolongé qui pourrait endommager le disjoncteur.
5. Isolation : Une fois l'arc éteint, les contacts sont complètement ouverts, isolant la section défectueuse du circuit du reste du système.
6. Réarmement et Refermure : Après le dépannage, le disjoncteur peut être réarmé manuellement ou automatiquement, rétablissant le fonctionnement normal.Certains disjoncteurs CC disposent également de capacités de re fermeture automatique, qui tentent de fermer les contacts après un bref délai pour restaurer l'alimentation sans intervention manuelle.

Application du disjoncteur CC

Les disjoncteurs CC sont largement utilisés dans divers systèmes électriques, en particulier dans la transmission à courant continu haute tension (HVCC) et l'intégration des énergies renouvelables.Par exemple, dans les systèmes d'énergie éolienne et solaire, les disjoncteurs CC peuvent efficacement couper les courants de défaut causés par les éoliennes ou les panneaux solaires, protégeant ainsi le fonctionnement stable de l'ensemble du système.

De plus, les disjoncteurs hybrides haute tension CC (CCCBs) ont démontré d'excellentes performances en termes de caractéristiques de coupure transitoire et d'analyse de l'impact des paramètres.Ce type de disjoncteur est non seulement capable de couper rapidement le courant de défaut, mais il maintient également de bonnes performances de coupure sous différents paramètres électriques.

Conclusion

Les disjoncteurs CC sont des composants indispensables dans les systèmes électriques, offrant une protection vitale contre les pannes et garantissant un fonctionnement sûr et fiable des équipements. Comprendre leur construction et leurs principes de fonctionnement est essentiel pour les ingénieurs, techniciens et passionnés impliqués dans divers secteurs où le courant continu est prédominant.Avec les avancées technologiques et les exigences en évolution, la conception et les performances des disjoncteurs CC continuent de s'améliorer, contribuant à l'efficacité et à la résilience des systèmes électriques modernes.
